Produkta pārskats

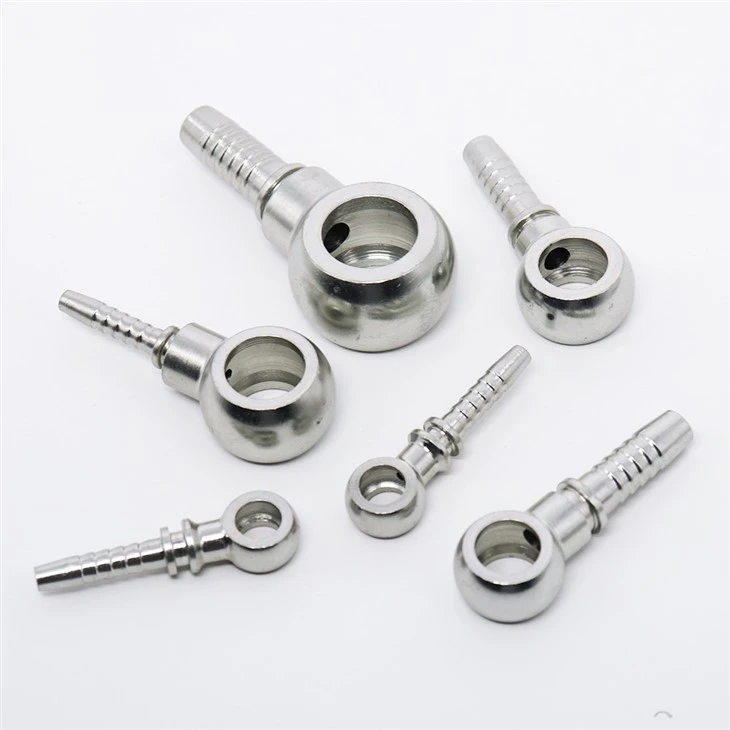

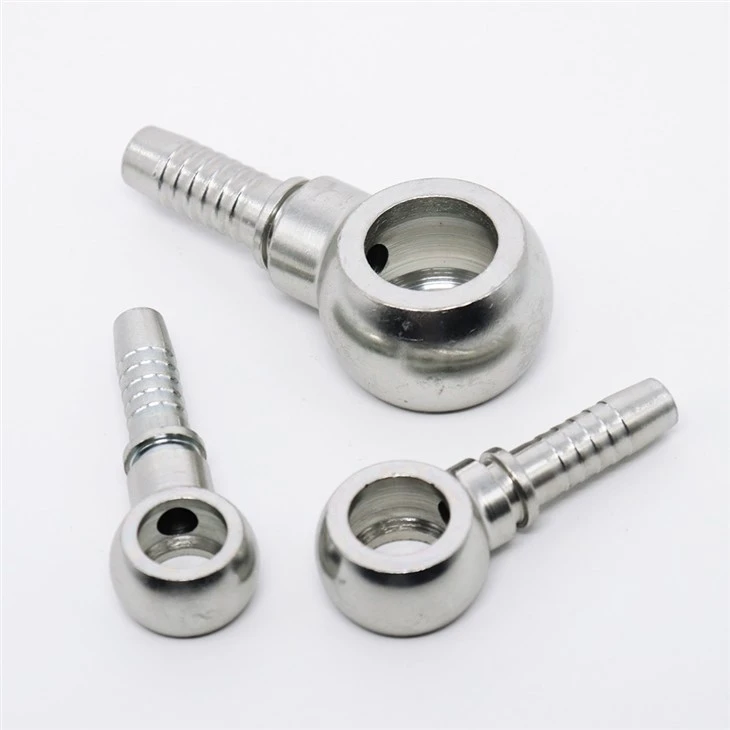

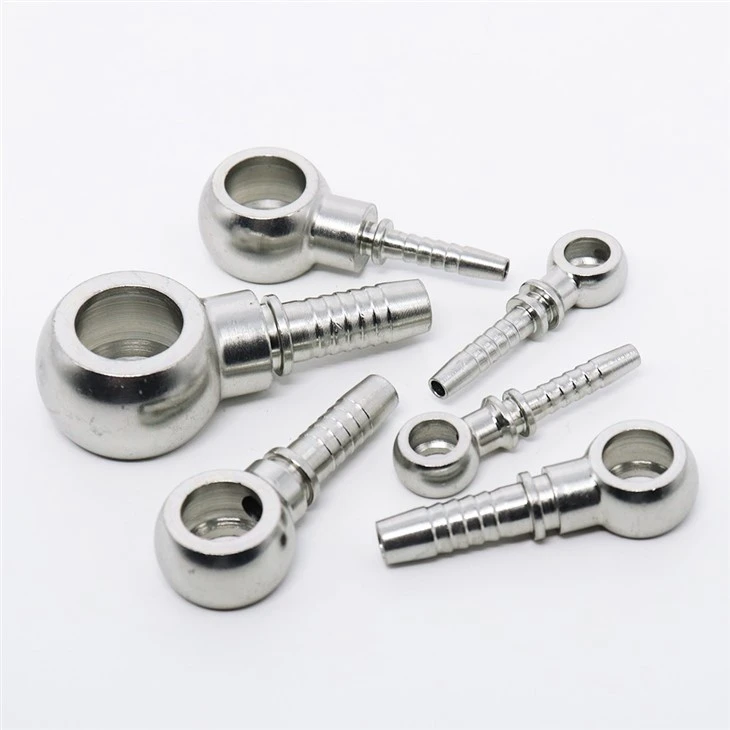

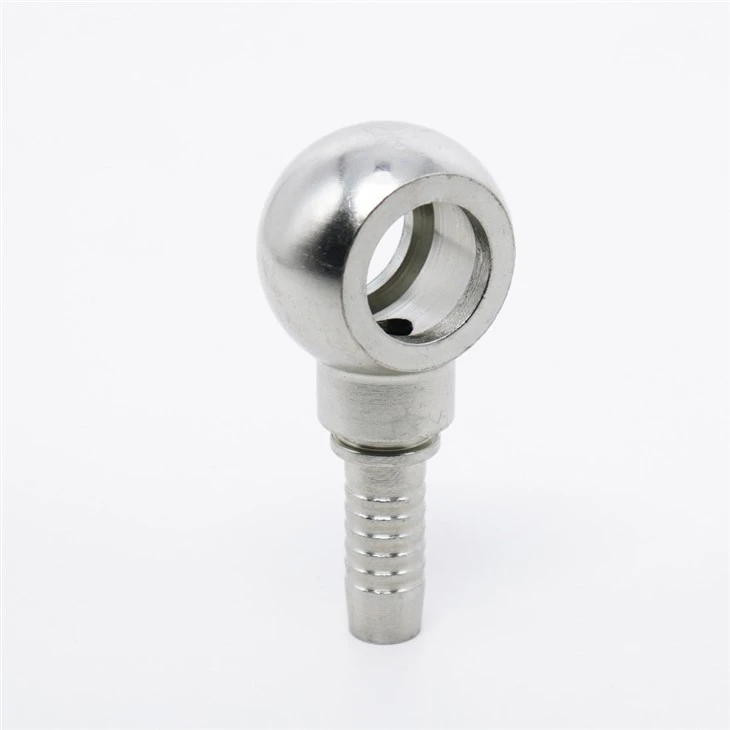

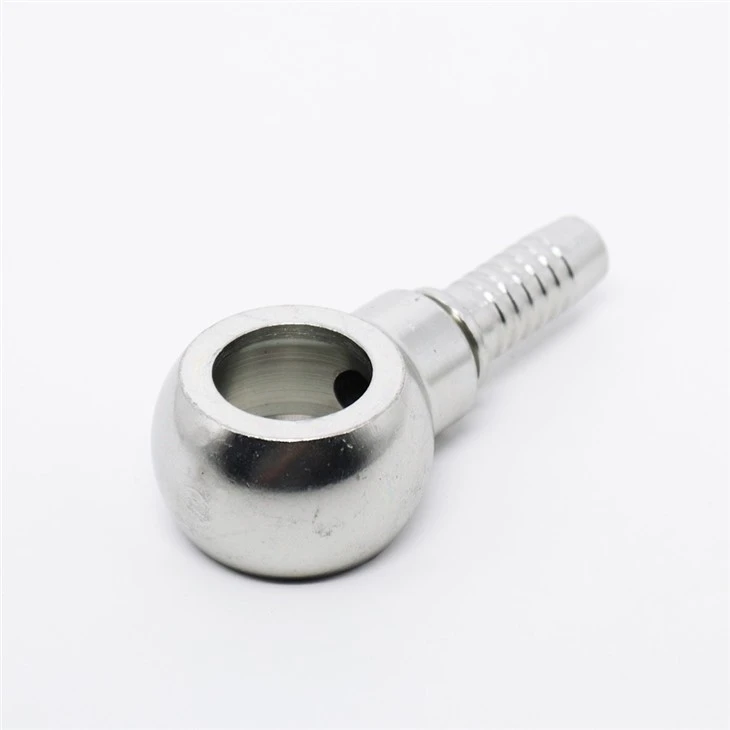

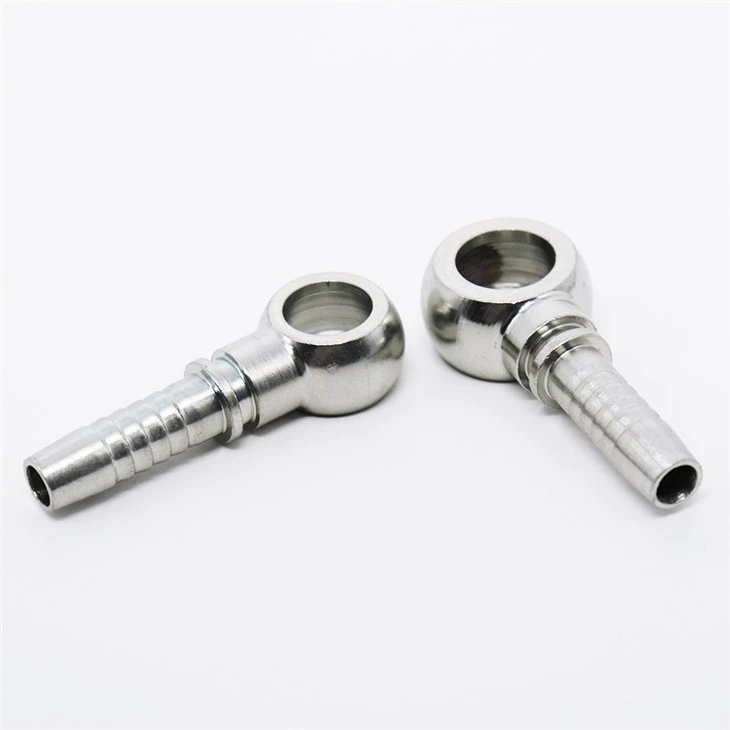

Hydraulic Banjo ir kompakts šķidruma pārvades veidgabals, ko izmanto, lai savienotu hidrauliskās šļūtenes vai caurules ar pieslēgvietām, kur uzstādīšanas vieta ir ierobežota un ir grūti uzstādīt parastos taisnos vai līknes savienotājelementus.
Kompaktas uzstādīšanas priekšrocības
Kosmoss-Efektīvs savienojums
Dobās skrūves un gredzena{0}}korpusa dizains nodrošina šķidruma pārnešanu caur savienotājelementa sāniem, samazinot uzstādīšanas apjomu salīdzinājumā ar parastajiem vītņotajiem savienojumiem.
Vairāku-leņķu šļūtenes pozicionēšana
Bandžo korpusu var novietot pirms galīgās pievilkšanas, tādējādi atvieglojot šļūteņu pārvietošanu ap sūkņiem, motoriem, cilindriem un vārstu blokiem ierobežotās telpās.
Uzticama šķidruma caurlaidība
Šķērs-izurbtie plūsmas kanāli nodrošina nepārtrauktu hidraulisko plūsmu, vienlaikus saglabājot drošu mehānisko stiprinājumu caur bandžo skrūvju komplektu.
Piemērots vidēja{0}} un augsta spiediena{1}}sistēmām
Parasti izmanto hidrauliskajās ķēdēs, kas darbojas līdz 250–350 bāriem atkarībā no izmēra, materiāla un pielietojuma prasībām.
Precīzijas komponentu ražošana
CNC mehāniski apstrādātas plūsmas ejas
Iekšējie urbumi un šķērsurbumi{0}}tiek apstrādāti, lai nodrošinātu konsekventus plūsmas raksturlielumus visās ražošanas partijās.
Kontrolēta Banjo acu apstrāde
Blīvējošās virsmas abās bandžo cilpas pusēs ir apstrādātas, lai nodrošinātu pareizu kontaktu ar blīvēšanas paplāksnēm.
Skrūvju vītnes pārbaude
Banjo skrūves tiek pārbaudītas, izmantojot kalibrētus vītņu mērierīces, lai pārbaudītu izmēru atbilstību noteiktajiem vītņu standartiem.
Virsmas aizsardzības pārbaude
Pārklātajām detaļām pirms montāžas un nosūtīšanas tiek veikta pārklājuma izskata un pārklājuma pārbaudes.
Montāžas izsekojamība
Ražošanas partijas ir izsekojamas, izmantojot apstrādes, apšuvuma un pārbaudes ierakstus.
Pieejamās konfigurācijas
| Vienums | Pieejamās opcijas |
| Standarta pavediens | BSPP, metriskā, SAE |
| Banjo stils | Taisns bandžo, sieviešu bandžo |
| Materiāls | Oglekļa tērauds, nerūsējošais tērauds 304, nerūsējošais tērauds 316 |
| Virsmas apdare | Cinkots,{0}}niķelēts |
| Blīvēšanas paplāksne | Varš, alumīnijs, savienots blīvējums |
| Marķēšana | Daļas numurs, partijas kods, klienta logotips |
| Iepakojums | Lielapjoma iepakojums, individuāls maisiņu iepakojums |
Kopējās lietojumprogrammas
Hidrauliskie sūkņi un motori
Izmanto vietās, kur pieslēgvietas ir novietotas tuvu korpusiem, un tām ir nepieciešams zema{0}}profila šļūtenes maršruts.
Mobilās hidrauliskās iekārtas
Parasti atrodams kompaktajos ekskavatoros, iekrāvējos, celšanas iekārtās un lauksaimniecības mašīnās.
Hidrauliskie cilindri
Nodrošina šķidruma savienojumus vietās, kur standarta piederumi traucē mašīnas kustību.
Rūpnieciskās iekārtas
Piemērots hidrauliskajām sistēmām ar ierobežotu uzstādīšanas vietu ap kolektoriem un izpildmehānismiem.
FAQ
J: Kāpēc izvēlēties bandžo, nevis elkoņa stiprinājumu?
A: Bandžo armatūrai parasti ir nepieciešams mazāk vietas uzstādīšanai, jo šļūtenes savienojums griežas ap bandžo skrūves asi, nevis stiepjas uz āru kā parasts elkoņa savienotājs.
J: Kā tiek panākts blīvējums bandžo savienojumā?
A: Blīvējumu parasti nodrošina paplāksnes, kas atrodas abās bandžo cilpas pusēs un ir saspiestas, kad bandžo skrūve ir pievilkta.
J: Vai uzstādīšanas laikā var noregulēt stiprinājuma orientāciju?
A: Jā. Bandžo korpusu parasti var novietot vajadzīgajā leņķī, pirms skrūve ir pilnībā pievilkta.
J: Kādi ir visizplatītākie noplūdes cēloņi?
A: Bojātas blīvēšanas paplāksnes, nepareizs griezes moments, saskrāpētas blīvējuma virsmas vai atkārtoti izmantotas blīvēšanas paplāksnes ir bieži sastopami iemesli.
J: Kāda informācija ir nepieciešama piedāvājumam?
A: Vītnes izmērs, bandžo izmērs, materiāla prasības, blīvējuma paplāksnes veids, darba spiediens un pielietojuma informācija palīdz nodrošināt pareizu izstrādājuma izvēli.
